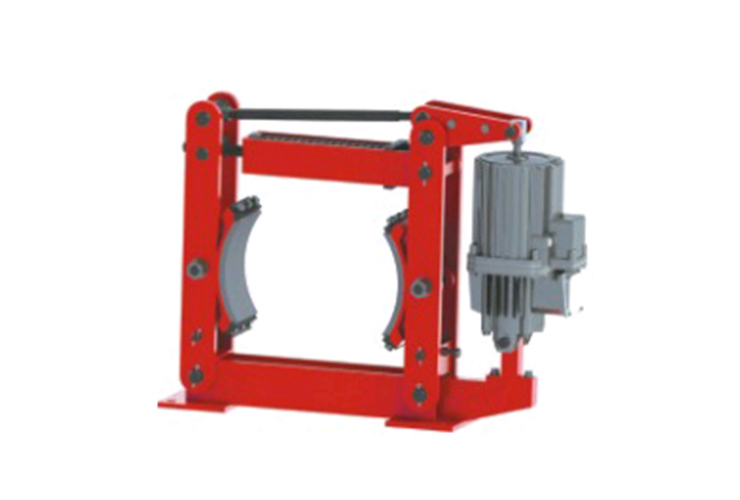

基本組件

　　*制動架；

　　*相匹配的電力液壓推動器

應用領域

　　YWZ4B系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。

符合標準

　　YWZ4B系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合JB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。

產品優勢

　　a)性能安 全可靠，制動平穩，動作頻率高。

　　b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。

　　c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安 全可靠.更換方便、快捷。

　　d)聯鎖式等退距裝置，使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮貼制動輪的現象。

工作原理

　　當通電時，電力液壓推動器發生動作，其推桿快速上升，并通過杠桿作用打開（釋放）制動瓦；

　　當斷電時，電力液壓推動器的推桿在制動彈簧力的作用下，迅速下降，并通過杠桿作用使制動瓦合攏（抱閘）。

使用條件

　　*環境溫度: -20℃-50℃；

　　*空氣相對濕度不大于90%；

　　*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；

　　*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

使用說明

　　a)安裝前的檢查：該系列的制動器工作前應進行全 面檢查，即檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應清潔干凈。

　　1.退距調整螺栓    2. 制動瓦隨位裝置     3. 制動瓦      4. 制動臂

　　5.螺桿            6. 螺母               7. 螺母        8. 螺母

　　9. 拉桿           10. 螺母              11. 推動器     12. 底座

　　b)制動器的安裝：制動器的安裝請參照上圖（機械結構圖）并按下列步驟進行：

　　縱裝：松開螺母6、7、8、10，轉動拉桿9，撐開制動臂，再將制動器套裝在制動輪上。

　　橫裝: 1）當制動輪已經安裝在電機與其他機件之間時，松開螺母6、7、8、10，轉動拉桿9，并取下螺桿5、拉桿9，然后將制動臂放倒，從側面裝到制動輪上。

　　把制動器安放在主機底座上后，輕輕地擰上地腳螺栓，旋轉拉桿9，此時瓦塊隨位裝置2中的螺母應保持松緊適當，使制動器兩側的制動瓦與制動輪貼合；若貼合不好，繼續旋轉拉桿9。當制動瓦與制動輪的表面貼合達到狀態時停止旋轉，然后擰緊地腳螺栓。

　　3）在使用時，推動器應加注液壓油。當油液溫度在0℃-45℃時，推薦加入32號液壓油；當油液溫度在0℃-20℃時，加入22號液壓油。

　　c) 制動器的調整：

　　推動器工作行程的調整

　　首先應將彈簧力釋放到小值，然后再旋轉拉桿9，使制動器處于閉合狀態；繼續旋轉，使推動器的推桿的升起高度H1值符合(下表)規定。隨著制動襯墊的磨損，推動器的工作行程將逐漸增大，H1值逐漸減小。

　　當減小H1min值時（見下表），需及時按照以下方法重新調整，否則制動失效。

　　制動力矩的調整

　　松開螺母6，夾住螺桿5的尾部方頭，轉動螺母7，使彈簧安裝長度符合(下圖)所列出的詳細參數要求；當調整好后將螺母6和7擰緊。

　　制動瓦退距的調整

　　當制動瓦打開時，調整螺栓1，使兩邊退距保持一致；該系列的制動器若配套退距均等裝置，在制動器打開時，兩邊退距自動均等，無須調整。

　　制動瓦隨位裝置的調整

　　固定制動瓦的螺母2，并松緊適當，使制動瓦與制動輪可以隨位

　　d）保養說明：①檢查各鉸接處是否磨損；

　?、谥苿悠鞯慕Y(jié)構運動是否正常，各調節螺母是否鎖緊；

　?、弁苿悠鞯纳鸶叨仁欠穹弦?guī)定（見上圖）；

　?、芡苿悠鞯倪\行是否正常，液壓油是否足量，有無漏油或滲油現象；

　　⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；

　?、迿z測制動塊是否正常貼合在制動輪上，摩擦面的狀況是否完好，是否有油膩或臟污痕跡。

　　當制動襯墊的厚度δ達到δmin數值時（見下表），需要更換新的制動襯墊。

型號意義
